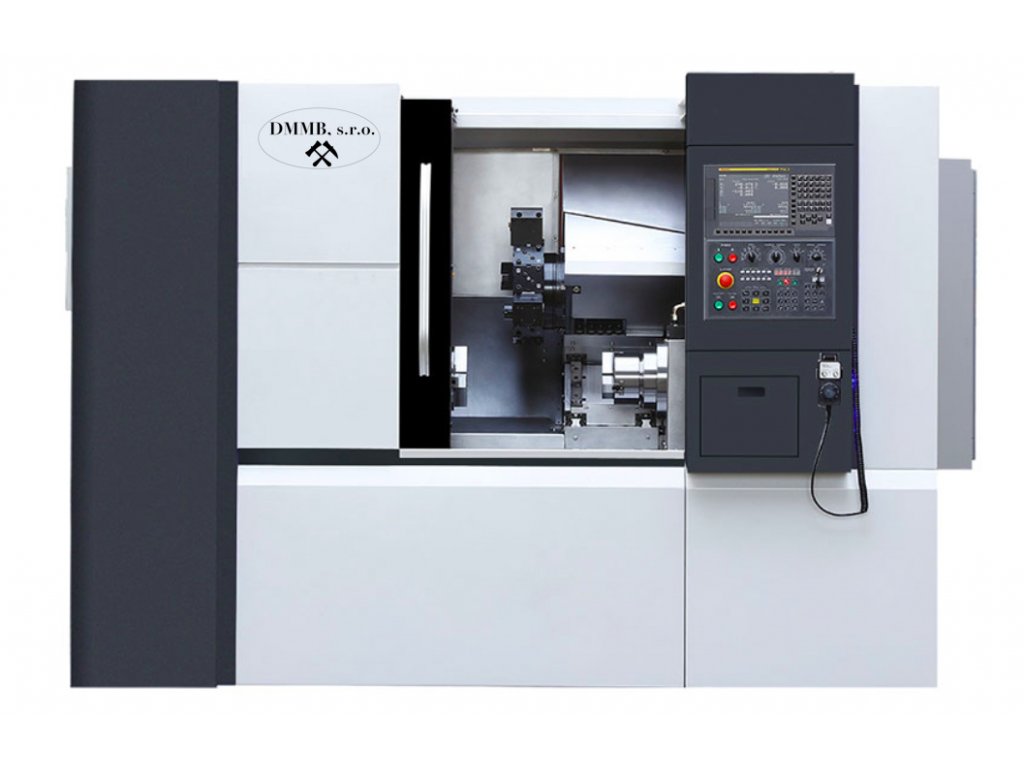

Štandardné vedenia s valcovými valčekovými vedeniami pre vysokovýkonné
lineárne pohyby, predpätou guľôčkovou skrutkou vysokej triedy,
ložiskami NSK, vretenom DDS, centrálnym olejovým mazaním, DMMB-DT500ES sú modulárne navrhnuté a vyrobené s
použitím len tých najlepších dielov a materiálov, ľahko zvládnu maximálne kapacity.
Dvoj vretenové ponúkajú kapacitu na obrábanie od surového materiálu až po hotové

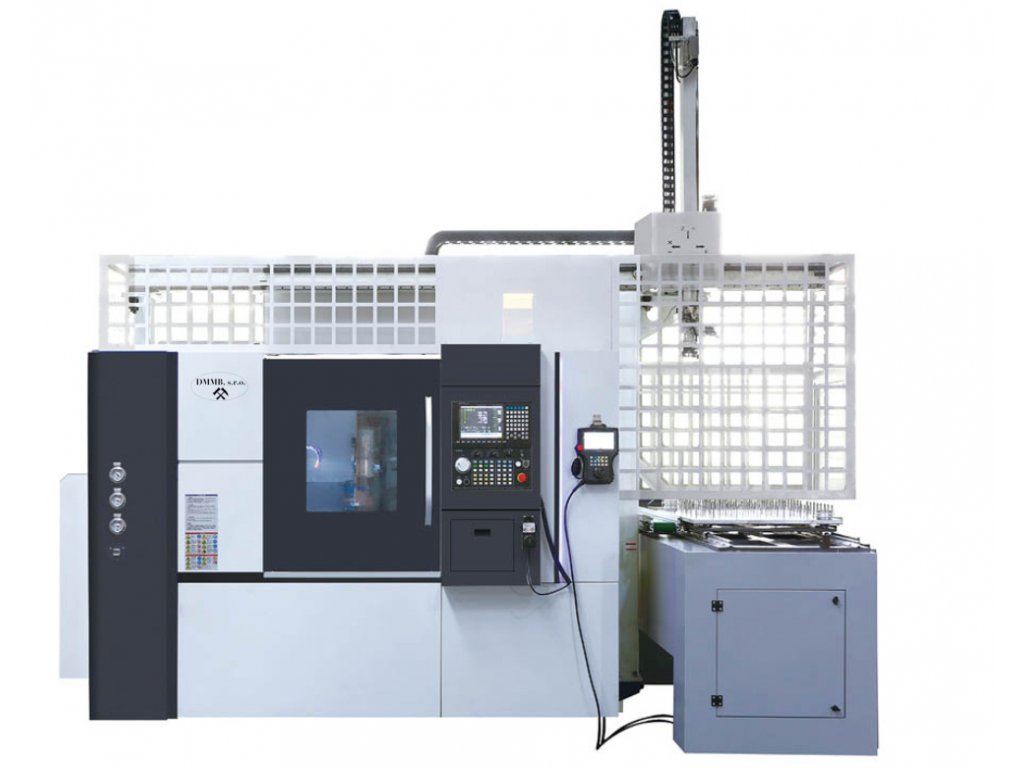

diely v jednom nastavení. Spolu s automatickým nakladacím systémom - portálovým
ramenom alebo priemyselným robotom sú tieto stroje série schopné realizovať
integrovanú automatizáciu jedného stroja s veľkou spoľahlivosťou a super
účinnosťou.
Cena zahŕňa dopravu až k zákazníkovy, zapojenie a spustenie do prevádzky.
* Voliteľné príslušenstvo
| Štandardná výbava stroja: | Voliteľná výbava stroja: |
| Software GSK | Software výber z možností: Fanuc 0i TF, Siemens 808D, Siemens 828D. |
| Hydraulické 3 čelusťové skľučovadlo | Hydraulické klieštinové skľučovadlo |
| 12-stanicová revolvérová hlava typ BMT | Rôzne veľkosti kieštin |
| Osa Y + osa C | Dopravník na špony |
| Hydraulický koník | Nástrojová sonda Renishaw |
| Ergonomický ovládací panel | Podávač tyčoviny |
| Automatický mazací systém | Lapač obrobkov |
| Automatický chladiaci systém | Voliteľný počet poháňaných nástrojov |
| Osvetlenie stroja | Držiaky nástrojov |
| Lineárne vedenia značky Hiwin/PMI/Rexroth | Luneta |
| Elektrokomponenty značky Schneider | Portálový robot |
| 3 farebné signalizačné svetlo | |
| Ručný ovládač stroja s magnetom | |
| Krabica s náradím | |
|
Model stroja |
|
DT500ES |
|
Max. točný priemer nad lôžkom |
mm |
650 |
|
Max. točný priemer nad supportom |
mm |
320 |
|
Max. točná dĺžka |
mm |
600, *900, *1500 |
|
Vŕtanie vretena |
mm |
66 |
|
Max. prechod cez vreteno |
mm |
52 |
|
Ukončenie vretena |
|
A2-6 |
|
Max. otáčky vretena |
rpm |
4000 |
|
Max. otáčky poháňaných nástrojov |
rpm |
4000, *5000 |
|
Výkon motoru vretena |
kW |
30 |
|
Vŕtanie protivretena |
mm |
55 |
| Max. prechod cez vreteno | mm | 46 |
|
Ukončenie vretena |
|
A2-5 |
|
Max. otáčky protivretena |
rpm |
5000 |
|
Výkon motoru protivretena |
kW |
15 |
|
Hĺbka vŕtania protivretena |
mm |
115, *145 |
|
Posuv osi X |
mm |
200 |
|
Posuv osi Z |
mm |
620, *900, *1500 |
|
Posuv osi Z1 / Z2 |
mm |
590, *850, *1450 |
|
Posuv osi Y |
mm |
100(±50), *140(±70) |
|
Rychloposuv X/Z/Y |
m/min |
20/20/12 |
|
Šikmé lôžko uhol |
|
35° |
|
Typ vedenia |
|
LM |
|
Typ revolverovej hlavy |
|
BMT55 |
|
Počet nástrojov |
kusov |
12 |
|
Veľkosť nástrojov |
mm |
20 x 20, *25 x 25 |
| Priemer kruhového vyvrtávacieho držiaka |
mm |
40 |
|
Približné rozmery (dĺžka x šírka x výška) |
mm |
3100x2000x2250 |
|
Približná váha |
kg |
5300 |
|
Záruka v mesiacov |
|
12 |
